Montage panneaux solaires sur toiture au Luxembourg: le guide complet pour votre toit ( tuiles, ardoise, métal, plat )
Quand on parle photovoltaïque, on parle souvent de panneaux, d’onduleur, de batterie, d’aides. Mais sur le terrain, un élément fait toute la différence en termes de fiabilité, d’étanchéité et de tenue au vent: le système de fixation.
La toiture n’est jamais “standard”. Tuiles, ardoise, joint debout, bac acier trapézoïdal, toit plat. Chaque support impose sa méthode, ses accessoires, et surtout ses points de vigilance. Dans cet article, on fait un récapitulatif clair et concret, avec les solutions qu’on utilise chez Ecoclima, et ce qu’il faut vérifier avant de signer un devis.
Objectif: vous donner une lecture simple pour comparer des offres, poser les bonnes questions, et comprendre pourquoi deux installations de même puissance peuvent être montées très différemment.
En clair: un bon système de fixation, c’est celui qui respecte votre toiture, gère l’eau, tient au vent, et reste durable pendant 25 ans. Le reste, ce sont des compromis.
En bref: quelle fixation PV selon le type de toiture?
- Toiture tuiles: fixations par crochets sous tuiles. Parfois aucune découpe, parfois ajustements au disque selon la tuile et la charpente.
- Toiture ardoise: crochets aussi, mais travail plus minutieux. Plus de main d’œuvre, et une étanchéité à traiter avec soin.
- Toiture joint debout (standing seam): montage par clamps qui serrent le pli. Très propre, très rapide, zéro perforation.
- Bac acier trapézoïdal: fixation par vis spécifiques avec rondelles EPDM. Étanchéité intégrée si c’est bien fait.
- Toit plat: montage lesté (ballast). Pas de pénétration, uniquement du poids. Risque d’infiltration très faible si la conception est correcte.
Pourquoi le “mounting system” est aussi important que les panneaux
Un panneau, c’est un composant industriel. Il est testé, certifié, avec une performance garantie. Le système de fixation, lui, doit s’adapter à un chantier réel: toiture parfois ancienne, tuiles irrégulières, ardoises fragiles, bac acier qui travaille, vent, pluie, gel, dilatation thermique.
Ce que le système de fixation doit assurer, en même temps:
- Étanchéité: l’eau doit continuer à s’évacuer comme avant, sans point faible.
- Tenue mécanique: charges de vent, effets de succion, vibrations, et efforts sur charpente.
- Durabilité: corrosion, galvanisation, couples de matériaux (inox, alu, acier), tenue des joints.
- Accès maintenance: remplacement d’un module, intervention sur câble, inspection visuelle.
- Esthétique: hauteur, alignement, finitions, passages de câbles.
Au Luxembourg, on a souvent des toitures exposées. Mais surtout, on a une diversité énorme de supports, du résidentiel classique en tuiles à des annexes en bac acier, en passant par des toits plats sur immeubles, commerces, ou garages. D’où l’intérêt d’un montage adapté, pas d’une recette unique.
Tableau comparatif: solutions de fixation PV par type de toit
| Type de toiture | Principe de fixation | Points forts | Points de vigilance |
|---|---|---|---|
| Tuiles | Crochets sous tuiles + rails alu | Solution éprouvée, adaptable, durable | Gestion des tuiles, points d’eau, alignement |
| Ardoise | Crochets + étanchéité renforcée | Intégration propre si bien exécutée | Toiture fragile, savoir-faire, temps de pose |
| Joint debout | Clamps serrés sur les plis | Zéro perforation, rapide, très propre | Dilatation thermique, segmentation des champs |
| Bac acier trapézoïdal | Vis avec rondelles EPDM + rails | Efficace, économique, rapide | Dilatation, étanchéité au vissage, couple de serrage |
| Toit plat | Structures lestées (ballast) | Sans pénétration, risque infiltration très faible | Poids, zones de vent, drainage, gravillons et membrane |

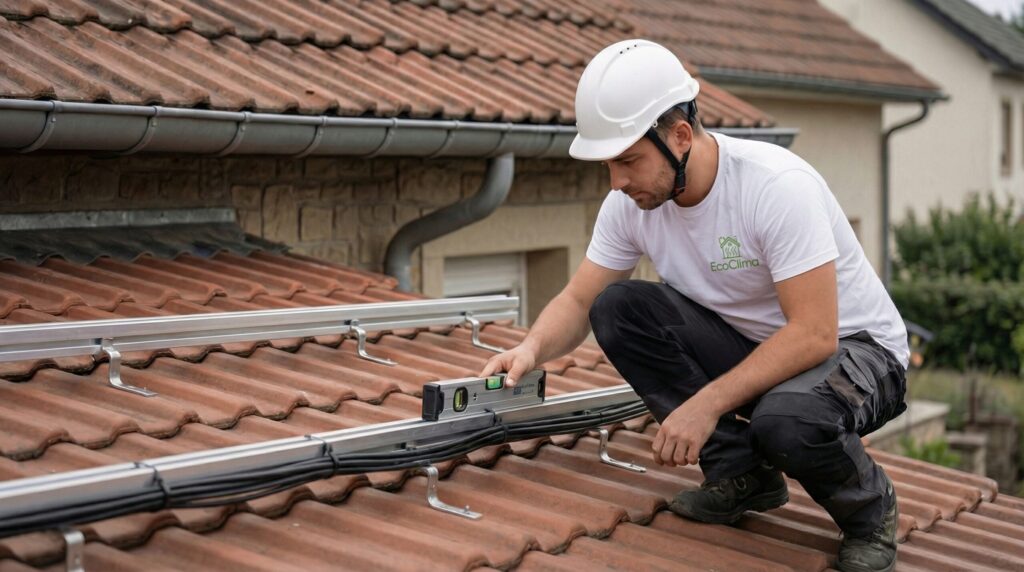

Toitures en tuiles: le standard… avec des variations qui comptent

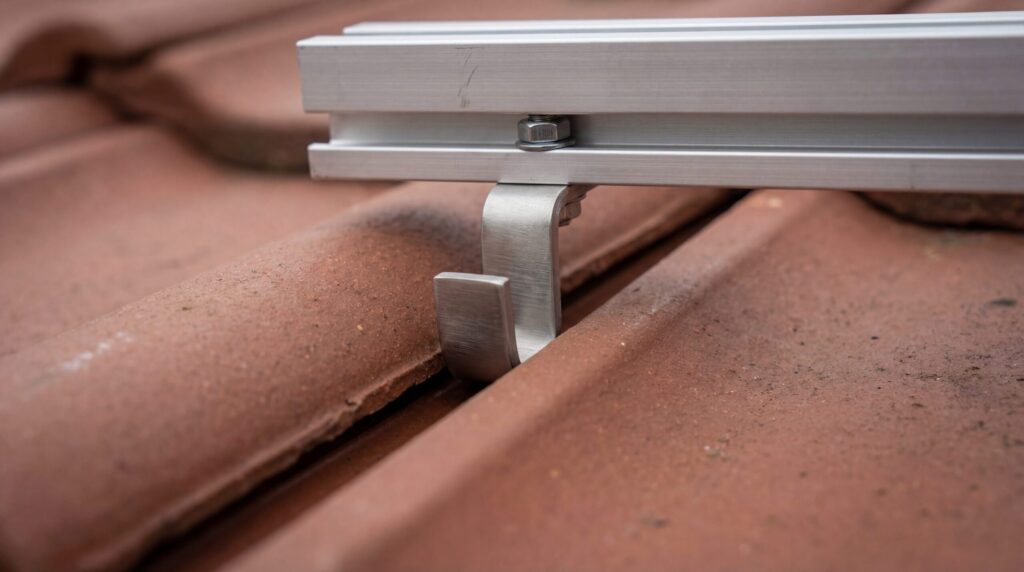

Sur toiture en tuiles, la solution la plus courante est le crochet fixé dans la charpente, qui vient ressortir sous la tuile pour supporter les rails aluminium. Sur ces rails, on fixe ensuite les panneaux.
Sur le papier, c’est simple. En réalité, tout se joue sur les détails: le type de tuile, sa géométrie, son état, et la manière dont le crochet “sort” sans créer de point dur.
Angle grinder ou pas: pourquoi on doit parfois ajuster
Certaines tuiles laissent assez de place. Le crochet passe, la tuile repose correctement, et la ligne d’eau reste naturelle. Dans ce cas, on n’a pas besoin de découpe.
Sur d’autres modèles, la tuile vient appuyer sur le crochet. Si on force, on crée une contrainte. Et une contrainte sur une tuile, ça finit souvent par une fissure, parfois immédiatement, parfois après un hiver.
La solution n’est pas de “tordre” la tuile. C’est d’adapter l’interface: ajustement local, et gestion propre de la zone de passage. Selon les cas, cela peut nécessiter une légère retouche au disque. Parfois, rien du tout. L’important est que la tuile repose sans tension, et que l’écoulement reste parfait.
Les 5 points à vérifier sur un devis tuiles
- Répartition des points d’ancrage sur charpente (pas “au feeling”).
- Gestion de l’étanchéité au droit des crochets.
- Qualité des rails et visserie (anti corrosion).
- Cheminement de câbles, discret et protégé.
Toitures en ardoise: même principe, mais un vrai métier
L’ardoise est un support élégant, mais plus exigeant. On reste sur une logique de crochets et rails, mais la pose est plus laborieuse, et l’étanchéité doit être gérée avec une précision supérieure.
Pourquoi? Parce que l’ardoise est plus fragile, les recouvrements sont spécifiques, et les tolérances sont plus faibles. Là où une tuile peut parfois “pardonner” un petit écart, l’ardoise pardonne rarement.
Ce qu’on fait sur ardoise chez Ecoclima
- Crochets inox: résistance à la corrosion, et stabilité dans le temps.
- Double flashing aluminium: pour sécuriser l’étanchéité autour des points sensibles.
- Pose plus lente, plus contrôlée, avec vérification systématique des recouvrements.
Sur ardoise, la main d’œuvre compte plus. C’est souvent ce qui explique un écart de prix entre deux devis. Et ce n’est pas un “surcoût marketing”. C’est le temps réel nécessaire pour faire une installation qui ne met pas votre toiture en risque.
À retenir: si vous avez une toiture ardoise, posez une question simple: “Comment vous gérez l’étanchéité autour des crochets?” La réponse doit être précise, pas vague.
Toitures joint debout (standing seam): le montage le plus propre, sans perforation
Le joint debout, c’est un cas très apprécié en photovoltaïque. Le principe: on utilise des clamps (pinces) qui viennent serrer les plis de la toiture métal. Les clamps sont réglés au couple, puis les rails et panneaux se fixent dessus.
Avantage immédiat: zéro trou dans la toiture. C’est rapide, propre, et très sûr, si c’est dimensionné correctement.
Zéro danger… à condition de respecter la dilatation thermique
Le point critique, c’est que la toiture métal travaille. Elle se dilate et se contracte au fil des saisons et de l’ensoleillement. Si on crée un champ de panneaux trop long, trop “continu”, on peut empêcher cette respiration.
Résultat possible si c’est mal géré: efforts anormaux, bruit, déformation, et dans les pires scénarios, arrachement local ou fatigue mécanique. Ce n’est pas fréquent, mais c’est justement parce que les installateurs sérieux le gèrent dès la conception.
Chez Ecoclima, on prend ce sujet au sérieux: on évite les blocs trop longs, on segmente, on respecte les recommandations des systèmes de fixation, et on adapte la conception aux longueurs de toiture et aux zones exposées. En pratique, c’est invisible pour vous, mais c’est ce qui fait une installation “zéro souci” sur 20 ans.
Ce que vous pouvez vérifier facilement
- Le montage est bien annoncé comme sans perforation (clamps sur plis).
- Le devis mentionne une logique de segmentation ou d’adaptation au support métallique.
- On vous explique comment le système gère les mouvements de la toiture.

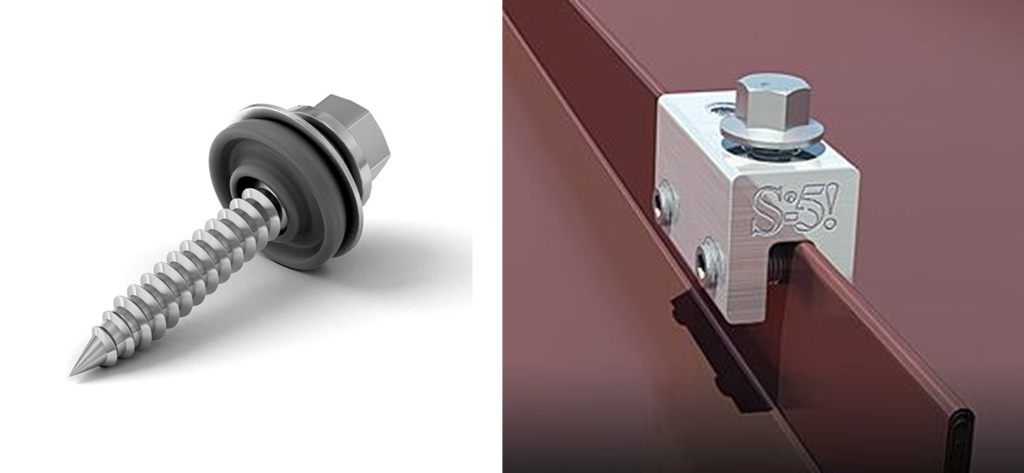

Bac acier trapézoïdal: efficace, mais la qualité du vissage fait tout
Sur bac acier trapézoïdal, on utilise généralement des fixations par vis adaptées au métal, avec des rondelles d’étanchéité EPDM. On parle parfois de “self-washing EPDM screws” pour désigner des vis conçues pour garder une bonne étanchéité et limiter la rétention d’eau autour du point de fixation.
C’est une solution très utilisée sur annexes, garages, bâtiments agricoles, halles, ateliers. Elle peut être excellente, mais elle dépend d’un point clé: le vissage.
Les erreurs fréquentes sur bac acier
- Vis trop serrée: la rondelle EPDM est écrasée, elle fatigue plus vite.
- Vis pas assez serrée: l’eau trouve un chemin, surtout avec le vent.
- Mauvais placement: vis au mauvais endroit de l’onde, ou sur une zone qui fléchit.
- Incompatibilité matériaux: risque de corrosion accélérée si les métaux ne sont pas bien choisis.
Dilatation thermique aussi: point critique souvent oublié
Comme pour le joint debout, le bac acier travaille avec la chaleur. Et sur de grandes longueurs, les mouvements peuvent être importants. Là aussi, les champs PV “trop continus” peuvent devenir un problème si la conception ne laisse pas de marge.
La bonne pratique, c’est de concevoir une fixation qui tient mécaniquement, tout en respectant la logique du support. Chez Ecoclima, on adapte l’implantation, on évite les longues zones sans interruption quand ce n’est pas approprié, et on utilise des systèmes de montage cohérents avec le type de bac acier.

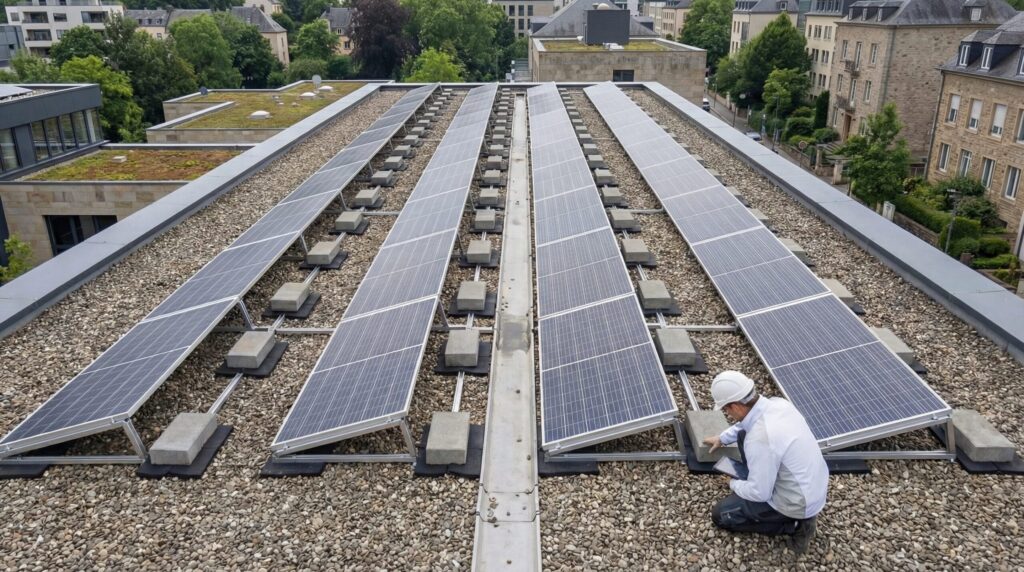

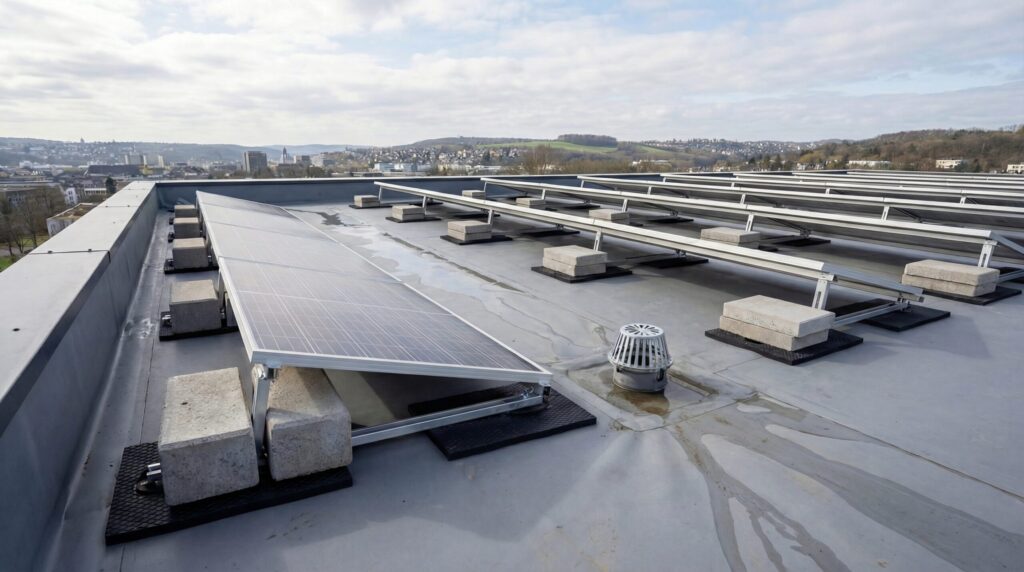

Toits plats: le montage lesté, la solution sans perforation
Sur toit plat, la solution la plus rassurante pour beaucoup de propriétaires, c’est le ballasted mounting system, donc un montage lesté. Concrètement, on pose une structure, puis on la stabilise avec du poids. Aucun perçage de la membrane. Aucun point de pénétration. Le risque d’infiltration lié au photovoltaïque devient très faible, parce que la membrane n’est pas “ouverte”.
On entend parfois: “oui mais du poids sur mon toit, c’est risqué”. En réalité, tout est question de répartition et de conception. Un bon montage lesté répartit les charges et respecte le drainage du toit.
Ce qu’il faut traiter sur un toit plat
- Vent: sur toit plat, la succion peut être forte. Le lestage doit être pensé pour ça, zone par zone.
- Drainage: on ne bloque jamais les évacuations. L’eau doit continuer à circuler.
- Protection membrane: interface entre structure et membrane, pour éviter frottements et poinçonnement.
- Orientation et inclinaison: compromis entre production, prise au vent, et esthétique.
Focus: eau, vent, corrosion. Les trois ennemis d’un mauvais montage
Quel que soit le toit, un montage PV doit “survivre” à trois contraintes permanentes. Elles expliquent 90% des problèmes quand c’est mal fait.
1) L’eau: toujours supposer qu’elle cherchera un chemin
Une toiture fonctionne parce que l’eau est guidée. Quand on ajoute des points d’ancrage, on doit préserver cette logique. Ce n’est pas seulement “mettre du silicone”. C’est respecter les recouvrements, les pentes, les zones d’écoulement, et les interfaces entre matériaux.
2) Le vent: ce n’est pas le poids qui compte, c’est la succion
Beaucoup imaginent le vent comme une force qui pousse. Sur un panneau, c’est souvent l’inverse: il “tire” vers le haut, surtout en bord de toiture et en angles. C’est pour ça que le dimensionnement et la répartition des fixations sont essentiels, et qu’un montage “au minimum” peut être une fausse économie.
3) La corrosion: le détail invisible qui coûte cher après quelques années
Inox, aluminium, acier galvanisé. Le choix des couples de matériaux est essentiel. Un bon système de fixation anticipe la corrosion, surtout sur les toitures métal, les zones humides, et les points où l’eau stagne. C’est aussi pour ça qu’on privilégie des composants de qualité, et des fixations cohérentes avec le support.
Checklist: les bonnes questions à poser avant de valider un devis
- Quel est le type exact de montage prévu pour mon toit (crochets, clamps, vis EPDM, lestage)?
- Comment vous gérez l’étanchéité sur les points sensibles?
- Comment est gérée la dilatation thermique sur toiture métal (joint debout, bac acier)?
- La fixation est-elle dimensionnée pour les zones exposées (bords, angles, hauteur du bâtiment)?
- Quelle est la qualité de visserie (inox, traitement anti corrosion) et des rails?
- Est-ce que je peux remplacer un panneau sans démonter la moitié du champ?
- Quelle est votre méthode pour protéger les câbles et éviter les frottements?
Comment Ecoclima choisit le bon système de fixation
On ne part jamais d’un montage “par défaut”. On part de votre toit, et on construit la solution autour.
Notre logique se fait en 5 étapes:
- Diagnostic toiture: type de couverture, état, zones fragiles, accès, évacuations.
- Choix du système: crochets, clamps, vis EPDM, ou lestage, selon le support.
- Implantation: segmentation si nécessaire, gestion des bords, esthétique, passages techniques.
- Pose contrôlée: étanchéité, couples de serrage, alignements, protections.
- Contrôle final: vérification visuelle, finitions, et cohérence globale du champ PV.
Et si vous travaillez votre dimensionnement, c’est encore mieux: un champ bien dimensionné, bien segmenté et cohérent avec votre toiture, c’est souvent plus rentable qu’un champ “maximisé” sans logique. Sur ce sujet, vous pouvez aussi lire notre article sur le dimensionnement au Luxembourg: dimensionnement photovoltaïque, autoconsommation et valeur du kWh.
Et côté aides et démarches au Luxembourg?
Les systèmes de fixation n’ont pas d’aide “spécifique”, mais ils font partie des coûts d’une installation. Pour les démarches et les cadres d’aides qui évoluent, le plus sûr est de se référer à une source officielle, puis d’échanger avec un installateur pour traduire ça en choix techniques.
Si vous voulez une vision plus globale “maison”, avec photovoltaïque et autres solutions, vous pouvez aussi consulter: pompe à chaleur et panneaux solaires au Luxembourg, rentabilité.
FAQ: systèmes de fixation panneaux solaires (Luxembourg)
Non. Sur joint debout et sur toit plat en montage lesté, on peut faire une installation sans perforation. Sur tuiles et ardoise, on utilise des crochets fixés à la charpente. Sur bac acier, on fixe par vis adaptées avec rondelles EPDM, donc il y a des points de fixation dans le support.
Ce n’est pas “risqué” si c’est fait avec méthode. C’est surtout plus exigeant. Il faut de la précision, une bonne gestion de l’étanchéité, et des composants adaptés. Chez Ecoclima, on utilise des crochets inox et un double flashing aluminium pour sécuriser les zones sensibles.
Parce qu’une toiture métal bouge. Si on bloque ses mouvements avec un champ PV trop long et trop continu, on peut créer des efforts inutiles. La bonne approche, c’est de concevoir le montage pour que la toiture et la structure PV “travaillent” correctement, sans contrainte excessive.
Souvent oui, parce qu’il est sans perforation et très propre. Mais il demande de respecter les règles du support métallique, notamment la dilatation, et de choisir des clamps compatibles avec le profil de la toiture.
Regardez la partie montage: type de fixation, qualité des composants, complexité toiture, gestion de l’étanchéité, segmentation sur métal, finitions, et accès chantier. Sur des toits complexes, c’est souvent là que se joue l’écart, bien plus que sur les panneaux eux-mêmes.
Oui, si c’est dimensionné correctement et si la conception tient compte des zones exposées. Le vent n’agit pas de manière uniforme. Les bords et les angles sont plus sollicités. C’est pour ça qu’on conçoit le montage avec une logique de zones, et qu’on ne “copie-colle” pas une solution générique.
Dans beaucoup de cas, oui. Mais ça dépend du type de toiture, de l’état du support, et de la conception initiale. Le mieux est d’anticiper ce scénario dès le devis si vous pensez refaire la couverture à moyen terme.
Conclusion: un bon montage, c’est du calme pour 25 ans
Le système de fixation, c’est la partie la moins “visible” d’une installation. Et pourtant, c’est celle qui protège votre toiture, votre investissement, et votre tranquillité.
Si vous avez un devis, ou si vous hésitez entre plusieurs solutions, on peut vous expliquer clairement quelle fixation est la plus adaptée à votre toit.
Note mise à jour: les règles, méthodes et exigences peuvent évoluer selon les systèmes, les fabricants et les conditions de chantier. En cas de doute, on s’aligne toujours sur les recommandations techniques en vigueur et sur les contraintes réelles de votre toiture.
